     QYZ深孔鉆系統是由槍鉆、系統主機(冷卻霧化系統)、旋轉夾具、固定刀夾、增速器、固定刀夾、變徑套、專用水基切削液等組成。 系統主機規格有QYZ-25W和QYZ-40WB兩種。刀具或工件的旋轉、切削進給均由改造機床提供,系統各部分作為機床附件,組裝拆卸簡單便捷。

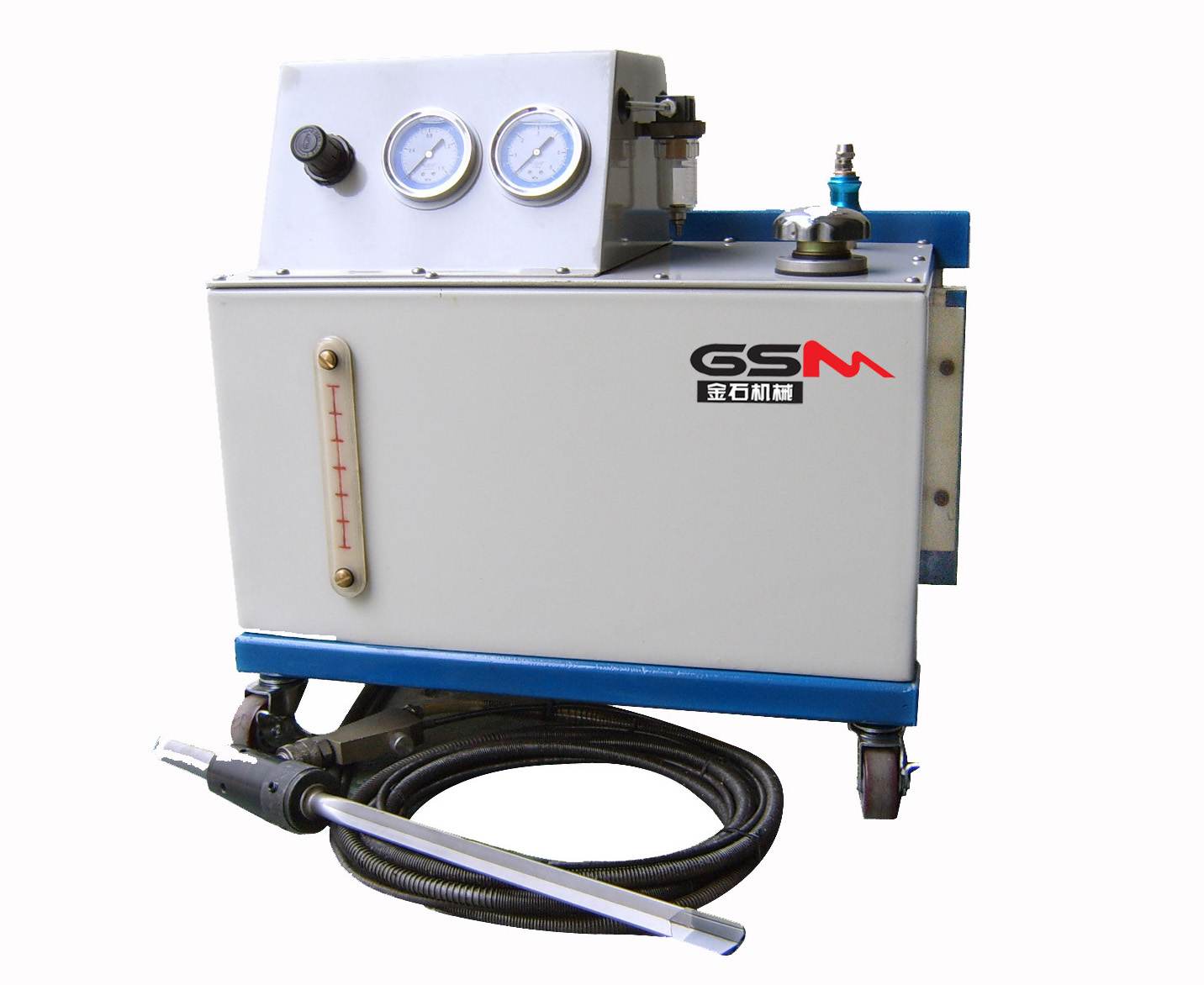

   QYZ-25W
    采用特制氣動脈沖泵。經氣動增壓后,給深孔鉆系統提供冷卻。與QYZ-40W相
    比壓力較低。該機結構緊湊合理,輕便易攜。
    孔徑加工范圍:Φ6mm~Φ25mm,加工深度可達孔徑75倍以上。
    適用于鋼、鑄鐵、有色金屬等材料的加工。加工過程手動控制,簡單方便。

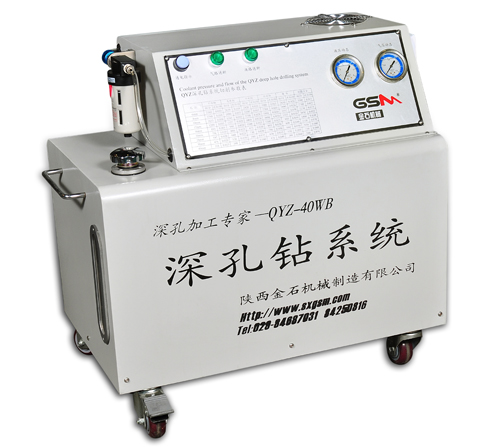

   QYZ-40WB
    系統主機,采用特制電動脈沖泵。該泵壓力高,脈沖有力,冷卻供應充分。
    因而排屑能力強,潤滑效果好。在刀具壽命及加工質量上都有杰出表現。
    孔徑加工范圍:Φ4mm~Φ40mm ,加工深度可達孔徑150倍以上。
    適用于鋼、鑄鐵、有色金屬等材料的加工。
    遙控器和按鈕站雙路控制,操作靈活可靠,方便快捷。

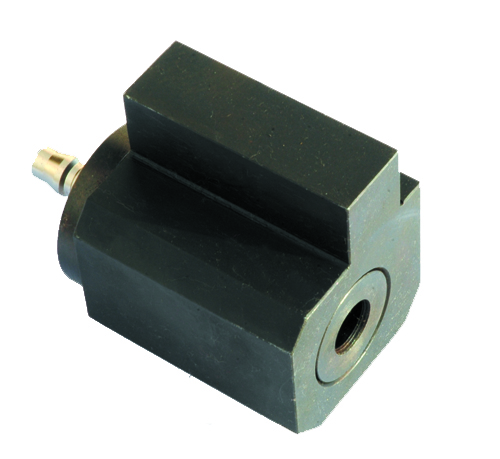

   固定刀夾
    使用在刀具固定,工件旋轉的加工場合。安裝在機床四方刀架或是托板上
    平面。是冷卻管路的組成部分。

    規格有: G-25 φ25刀具安裝孔
     G-35 φ35刀具安裝孔

   旋轉夾具
    使用在刀具旋轉的加工場合,是刀具與機床之間的連接部件。冷卻管路的重
    要組成部分。

    規格有: M2-25 (莫氏2號錐柄,φ25刀具安裝孔)
    M3-25 (莫氏3號錐柄,φ25刀具安裝孔)
     M4-35 (莫氏4號錐柄,φ35刀具安裝孔)
     Z-25 (直柄,φ25刀具安裝孔)

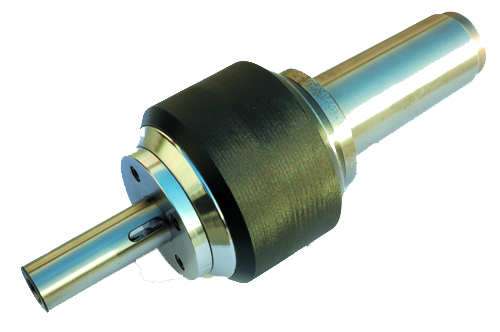

   增速器
    機床主軸轉速低,需要增速時使用。
    柄部與機床主軸連接,正確放置止動擋桿,即可以在增速器輸出軸獲得增速比
    為3.81倍的轉速。
    規格:ZSQ-A 輸出軸內孔莫氏2號,錐柄莫氏5號,尾部形式為蛇尾式。鉆床、
    鏜床主軸使用。
    ZSQ-B 輸出軸內孔莫氏2號,錐柄莫氏5號,尾部形式為內M16螺紋。車床主軸
    使用,拉桿拉緊。
